Hướng Dẫn Thiết Kế Túi Giấy — Khuôn Bế, Vùng An Toàn, Tránh Lỗi

Cách thiết kế túi giấy khác thiết kế phẳng — phải tính khuôn bế, vùng gấp, mặt trước sau. Bài viết hướng dẫn dàn khuôn đúng, đặt logo ở vùng an toàn và tránh các lỗi thường gặp khiến phải in lại tốn tiền. Theo kinh nghiệm từ chuyên gia tại Xưởng in trực tiếp Tân Triều, Thanh Trì, Hà Nội.

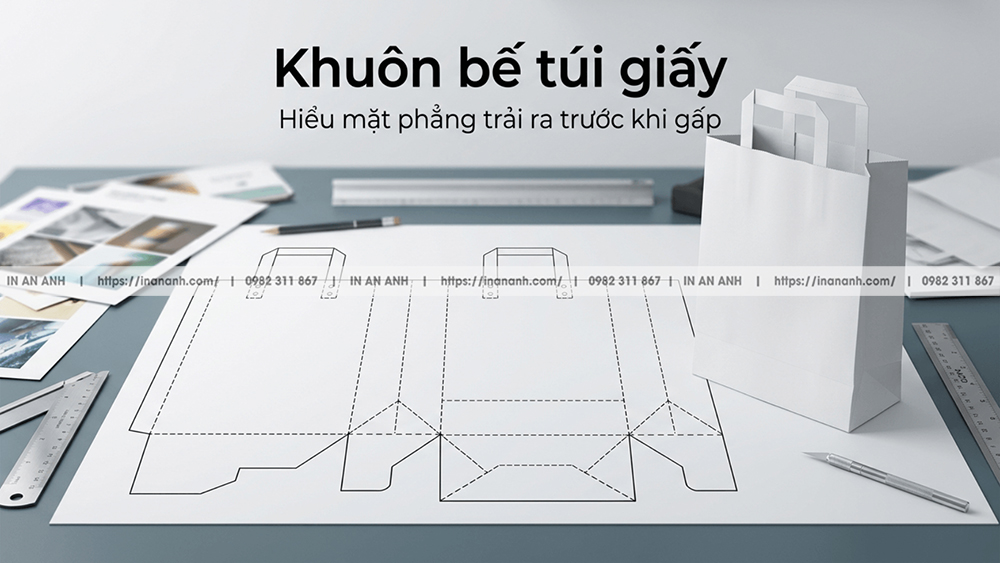

Khuôn bế túi giấy: Hiểu mặt phẳng trải ra trước khi gấp

Theo kinh nghiệm hơn 13 năm của CEO Ngô Tâm và đội ngũ thiết kế của In An Anh, sai lầm sơ đẳng nhất của dân ngoại đạo là vẽ thẳng một hình chữ nhật rồi ném logo vào. Túi giấy không phải là một bức tranh 2D, nó là một khối lập thể 3D được ghép lại từ nhiều mặt phẳng. Để máy bế có thể dập nếp, bạn phải vẽ một mạng lưới Khuôn bế (Die-cut Layout).

Cấu trúc rập trải phẳng cơ bản

Một bản vẽ khuôn bế túi tiêu chuẩn (dáng đứng) khi trải dài ra sẽ bao gồm các mảng liền kề nhau theo thứ tự từ trái sang phải: Mép dán keo (Glue flap) + Hông trái + Mặt trước (Front) + Hông phải + Mặt lưng (Back). Ở phía trên cùng là dải Gập miệng (Top fold) rộng 3-4cm bẻ ngược vào trong lót bìa. Ở phía dưới cùng là mảng Xếp đáy (Bottom flaps) gồm 4 mảnh đan chéo vào nhau. Tổng chiều ngang của bản vẽ trải phẳng này (chưa tính mí dán) chính là chu vi của chiếc túi.

Phân biệt đường cắt và đường gân lõm

Trên file thiết kế, bạn bắt buộc phải quy ước rõ ràng bằng màu sắc đường viền (Stroke color) để thợ làm dao CNC hiểu. Đường nét liền (Solid line) thường biểu thị Lưỡi dao cắt đứt (Cutting rule), dùng để chém đứt phôi giấy. Đường đứt khúc (Dashed line) biểu thị Lưỡi dao cùn ép gân (Creasing rule), dùng để dập lõm mặt giấy tạo nếp gấp mà không làm đứt xơ giấy. Việc nhầm lẫn hai đường này sẽ khiến túi giấy bị cắt vụn ra thành từng mảnh rời rạc.

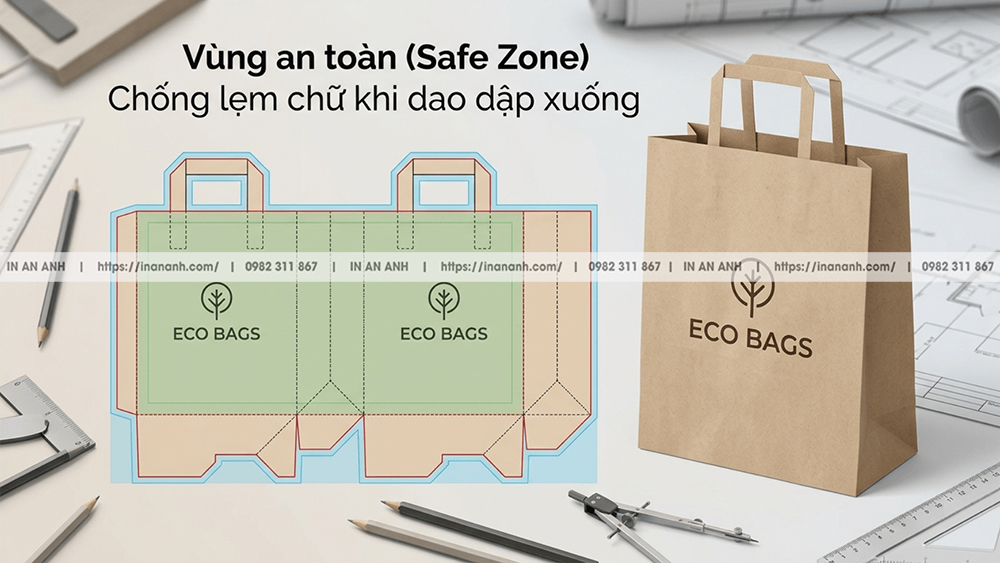

Vùng an toàn (Safe Zone): Chống lẹm chữ khi dao dập xuống

Trong sản xuất công nghiệp, máy bế cơ học lên xuống với tốc độ hàng nghìn nhịp/giờ sẽ có độ rung lắc. Sai số cho phép dao động từ 1mm đến 2mm. Nếu bạn đặt logo hoặc văn bản ép sát vào đường bế, khi sai số xảy ra, chữ sẽ bị lưỡi dao chém đứt hoặc bị bẻ gập cong xuống mặt đáy.

Khoảng cách lùi lý tưởng

Vùng an toàn là khu vực lõi bên trong mặt phẳng in. Mọi thông tin quan trọng (Tên công ty, logo, số điện thoại) bắt buộc phải nằm cách mọi đường gân gấp (Fold line) tối thiểu 15mm đến 20mm. Đối với nếp gấp hông (Gusset), hãy cẩn thận với đường gân chéo (V-shape) ép túi phẳng. Nếu logo vắt ngang qua rãnh gân này, khi mở túi ra đóng lại nhiều lần, lớp vôi giấy hoặc nhũ ép kim sẽ bị nứt vỡ ngay tại nếp gấp.

Tránh đục lỗ trúng mắt chữ

Một lỗi cực kỳ phổ biến mà ngay cả các Designer dày dặn kinh nghiệm cũng mắc phải: Đặt text quá cao ở gần miệng túi. Tại đây, xưởng sẽ đục hai lỗ phi 5mm để xỏ dây xách và đóng khuyên mắt cáo (vành khuyên rộng khoảng 10-12mm). Nếu text bị kéo lên quá sát, mũi đục sẽ khoan thẳng qua con chữ, khiến dòng chữ "Fashion" biến thành "Fash_on" cực kỳ vô duyên.

Bảng tổng hợp lỗi thiết kế chí mạng và cách phòng tránh

Những sai lầm dưới đây buộc xưởng phải dừng máy in, yêu cầu khách hàng sửa lại file. Nếu khách cố tình ép in, thành phẩm ra đời sẽ là một lô hàng phế phẩm.

Lưu ý màu sắc thiết kế cho ngành thời trang & làm đẹp

Túi thời trang và mỹ phẩm là bộ mặt của nhãn hàng. Nếu màu in ra bị sai lệch với Brand Color, chiếc túi sẽ bị đánh giá là hàng trôi nổi. Để biết nên chọn loại giấy nào lên màu rực nhất, mời xem bài Các Loại Giấy Làm Túi Giấy.

Cạm bẫy của dải màu RGB trên màn hình

Màn hình điện thoại phát sáng bằng hệ RGB (Red, Green, Blue) nên màu sắc trông vô cùng tươi rực rỡ, nhất là các dải màu Neon, Cam cháy, Xanh lơ. Nhưng máy in offset công nghiệp phủ màu trên giấy bằng hệ CMYK (Cyan, Magenta, Yellow, Black) — nguyên lý phản xạ ánh sáng. Khi in ra, màu sắc sẽ bị trầm xuống và "lỳ" hơn khoảng 10-15%. Bí quyết của xưởng là luôn yêu cầu khách hàng thiết kế trực tiếp trên hệ màu CMYK ngay từ đầu để không bị hụt hẫng khi nhận hàng.

Tránh in màu nhạt bệt lên giấy Kraft xi măng

Nhiều shop Local Brand thích sự mộc mạc của giấy Kraft nâu sẫm, nhưng lại thiết kế logo màu trắng, hồng phấn hoặc vàng nhạt. Đây là một thảm họa vật lý. Mực in offset có độ trong suốt nhất định. Khi thấm vào nền giấy Kraft sẫm xơ xốp, màu nhạt sẽ bị nền nâu "nuốt chửng", trở nên đục ngầu và bẩn. Khi dùng giấy Kraft, hãy luôn tuân thủ nguyên tắc: In màu tối hơn màu nền giấy (Đen bệt, Đỏ đô, Xanh Navy trầm).

Chuẩn bị file xuất xưởng in offset chuẩn mực

Để file thiết kế của bạn nhảy thẳng vào dàn máy ghi kẽm CTP mà không bị bật ngược trở lại phòng ban thiết kế, hãy kiểm tra lần cuối các hạng mục dưới đây.

Hệ Vector và Hình ảnh Bitmap (Raster)

Logo, Icon, Slogan và Mảng họa tiết bắt buộc phải vẽ bằng đường Path Vector (.AI, .CDR, .EPS). Vector có thể phóng to vô cực cỡ tòa nhà mà không rạn nét. Nếu bạn chèn hình chụp người mẫu (Bitmap/Raster), hãy đảm bảo độ phân giải của bức ảnh đạt đúng 300 dpi ở kích thước thực tế đem in. Bức ảnh tải lén trên Facebook có dung lượng 50kb đưa vào in sẽ thành một mớ rỗ hạt lốm đốm mờ tịt.

Tách Layer gia công ép kim / UV

Nếu túi của bạn có yêu cầu dập nhũ vàng 24k tên thương hiệu, bạn không thể quăng một mảng màu vàng lên file rồi bảo xưởng tự xử lý. Khuôn CNC ép kim đòi hỏi một bản vẽ riêng biệt. Bạn phải nhân bản (duplicate) phần logo đó sang một Layer mới, đổi nó thành màu đen đặc 100% (K=100) và khóa lại, đặt tên layer là "Foil Stamping". Máy phay CNC sẽ đọc dải layer đen âm bản này để khắc khuôn đồng chính xác.

Nên tự mày mò thiết kế nhà hay thuê chuyên gia xưởng?

Nếu bạn tò mò muốn tự gấp thử một chiếc bao bì bằng giấy thủ công tại nhà để kiểm tra cấu trúc xếp hông, hãy xem bài Cách Làm Túi Giấy Đơn Giản Tại Nhà. Nó sẽ giúp bạn hiểu vì sao cần chừa mép dán.

Sự khác biệt giữa Ý tưởng và Hiện thực

Định hướng phong cách (như màu sắc, tinh thần thương hiệu) là việc của bạn. Bạn có thể lướt xem các xu hướng mới tại Xu Hướng Thiết Kế Túi Giấy để phác thảo ý niệm. Nhưng việc biến ý niệm đó thành một tệp tin .AI bám sát thông số máy dập khuôn bế thì là việc của dân kỹ thuật. Một lỗi nhỏ ở vị trí gân lõm có thể khiến chiếc túi lắp lại bị vênh méo, không thể đứng vững trên mặt phẳng.

Tại In An Anh, chúng tôi cung cấp hệ sinh thái khép kín. Việc miễn phí 100% chi phí thiết kế cho đối tác đặt in không chỉ là một chính sách trợ giá, mà là cách chúng tôi kiểm soát chất lượng từ móng. Chúng tôi không muốn phải ném một mẻ giấy in hỏng trị giá hàng chục triệu đồng vào máy cắt vụn chỉ vì một cái file vẽ lỗi lề từ bên ngoài đưa vào.

Câu hỏi thường gặp (FAQ) cho Designer và Khách đặt in

Có nên in hình ảnh dải màu tràn qua cả mặt trước và mặt hông túi?

Về thiết kế thì ấn tượng (hiệu ứng 360 độ), nhưng về thi công gia công dán túi thì cực kỳ rủi ro. Các khối hình in tràn lề bắt buộc phải được cắt khớp 100% khi đi qua máy bế nếp gấp. Nếu thợ bôi keo dán mí lệch dù chỉ 1mm, họa tiết ở góc cạnh sẽ bị gãy đoạn không ăn khớp nhau. Khuyên dùng: Chỉ nên in các họa tiết lặp lại (pattern) vô thưởng vô phạt nếu muốn tràn lề hông.

Làm thế nào để xuất file PDF đúng chuẩn in ấn nhất?

Trong Adobe Illustrator (AI), khi Save As PDF, hãy chọn preset [High Quality Print] hoặc [Press Quality]. Chuyển sang tab Marks and Bleeds, tick chọn mục "Use Document Bleed Settings" (đảm bảo file đã cài đặt Bleed 3mm). Tuyệt đối không nén chất lượng hình ảnh (Compression) xuống dưới 300 ppi.

Xưởng có cung cấp template rập bế AI trống để tôi tự thiết kế không?

Chắc chắn rồi. Nếu bạn có Designer nội bộ công ty, bạn chỉ cần báo kích thước lọt lòng của hộp sản phẩm, xưởng An Anh sẽ gửi ngay một file .AI có vẽ sẵn đường viền cắt (đỏ), gân gấp (xanh) chuẩn kích thước. Designer của bạn chỉ việc ốp họa tiết vào trong ranh giới đó là an toàn tuyệt đối.

Tại sao mã màu K=100 in ra lại bị đen nhạt, đen hơi ghi?

Mã C=0, M=0, Y=0, K=100 chỉ dùng để in Text chữ cho sắc nét chống lé viền. Nhưng nếu bạn đổ nền đen toàn bộ (Solid Black Background) mà dùng mã đó, màu in ra sẽ bị xám mờ. Để có một màu nền Đen sâu thẳm cực lỳ (Rich Black), bạn phải set mã màu trộn: C=40, M=30, Y=30, K=100.

Tôi lỡ dán 2 layer ép kim sát mép nhau thì có làm khuôn dập được không?

Khoảng cách tối thiểu giữa 2 nét dập khuôn ép kim nên lớn hơn 1mm. Nếu 2 chi tiết quá sát nhau, sức nóng từ mảng khuôn đồng 150°C sẽ làm phôi nhũ bị chảy dính liền lại thành một cục lem nhem, không thể hiện rõ được đường nét đứt quãng sắc sảo.
