Hộp nhìn đẹp trên bản phối nhưng khi gấp lại bị vênh nắp, hở đáy hoặc không ôm vừa sản phẩm là lỗi thường gặp khi bản vẽ kết cấu chưa được tính đúng. Chỉ một vị trí tai gài quá ngắn, đường cấn đặt sai hoặc không bù độ dày giấy cũng có thể khiến cả lô hộp khó đóng, dễ bung trong quá trình vận chuyển. Vì vậy, thiết kế hộp giấy phải bắt đầu từ sản phẩm thật và cách hộp được sử dụng, không bắt đầu từ phần trang trí bên ngoài.
Thiết kế hộp giấy cần xác định kích thước sản phẩm, trọng lượng, chất liệu hộp, kiểu đóng mở và cách vận chuyển trước khi dựng dieline. Chi phí phụ thuộc độ phức tạp của kết cấu, yêu cầu làm mẫu và số phương án cần thử. In An Anh nhận thiết kế khuôn bế, làm mẫu và sản xuất trực tiếp tại Tân Triều, Thanh Trì, Hà Nội.
Thiết kế hộp giấy tại In An Anh tập trung vào khả năng chứa, bảo vệ và thao tác thực tế của bao bì. Bản dieline được xây dựng theo kích thước sản phẩm, độ dày vật liệu, hướng gấp và phương án gia công dự kiến. Mục tiêu là tạo ra chiếc hộp vừa sản phẩm, đứng đúng form, đóng mở thuận tiện và có thể đưa vào sản xuất ổn định.
Thông tin cần cung cấp: Kích thước hoặc mẫu sản phẩm thật, trọng lượng, số lượng dự kiến, kiểu hộp mong muốn, chất liệu dự kiến và cách đóng gói vận chuyển.
Hồ sơ bàn giao: Bản dieline dạng vector, phân biệt đường cắt, đường cấn, vùng dán, vùng chừa xén và khu vực đặt nội dung.
Khuyến nghị: Kết cấu mới hoặc sản phẩm có hình dạng đặc biệt nên làm mẫu trắng để thử trước khi chốt khuôn sản xuất.
Một kết cấu tốt phải giải quyết đồng thời bốn việc: chứa vừa sản phẩm, chịu được tải trọng cần thiết, thuận tiện khi đóng gói và không lãng phí vật liệu. Không nên chọn kiểu hộp chỉ vì hình thức đẹp. Cùng một sản phẩm nhưng bán trực tiếp tại cửa hàng, gửi qua đơn vị vận chuyển hoặc đóng thành bộ quà sẽ cần những phương án kết cấu khác nhau.
Sản phẩm nhẹ và có hình khối ổn định thường phù hợp với hộp giấy nắp gài hoặc hộp đáy gài thông thường. Sản phẩm nặng cần đáy khóa chắc hơn, tăng diện tích tai gài hoặc bổ sung khay giữ bên trong. Với chai, lọ và sản phẩm có trọng tâm cao, kết cấu cần hạn chế khoảng trống để sản phẩm không nghiêng hoặc va vào thành hộp.
Nếu sản phẩm có hình dạng không đều, chỉ đo ba chiều dài, rộng, cao là chưa đủ. Cần kiểm tra phần nhô ra, nắp chai, tay cầm, vị trí dễ trầy và hướng đưa sản phẩm vào hộp. Một chiếc hộp vừa ở phần thân nhưng vướng tại miệng vẫn là kết cấu không sử dụng được.
Kích thước lòng hộp không nên sao chép nguyên kích thước sản phẩm. Người thiết kế phải tính khoảng hở lắp ráp, độ dày giấy, lớp màng hoặc lớp bồi và khả năng biến thiên của sản phẩm. Khoảng hở quá nhỏ làm hộp khó đóng; khoảng hở quá lớn khiến sản phẩm xê dịch và làm hộp trông thiếu chắc chắn.
Khi sản phẩm được bọc thêm túi, màng co, giấy lót hoặc khay định hình, kích thước phải được đo trên trạng thái đóng gói cuối cùng. Có thể tham khảo thêm hướng dẫn về kích thước hộp giấy phổ biến, nhưng số đo sản xuất vẫn cần được xác nhận theo mẫu thực tế.
Dieline là bản trải phẳng của hộp, thể hiện toàn bộ đường cắt, đường cấn, tai gài, mép dán và vị trí gấp. Bản vẽ này phải được tính theo đúng loại vật liệu. Giấy mỏng, carton sóng và carton lạnh có độ dày cũng như cách tạo nếp khác nhau, nên không thể dùng chung một công thức.
Đường cấn cần đặt đúng vị trí để khi gấp, các mặt hộp gặp nhau mà không bị đội giấy. Tai gài phải đủ chắc nhưng không quá chặt. Mép dán phải có diện tích phù hợp với phương pháp dán thủ công hoặc dán máy. Nếu có cửa sổ, quai xách hoặc lỗ treo, vùng chịu lực xung quanh cũng cần được giữ đủ rộng.
Kết cấu đẹp nhưng mất nhiều thời gian gấp sẽ làm tăng công đóng gói. Với đơn hàng lớn, một thao tác thừa trên mỗi hộp có thể kéo dài đáng kể thời gian hoàn thiện. Vì vậy, bản mẫu phải được thử theo đúng trình tự mà nhân sự đóng hàng sẽ thực hiện: dựng thân, khóa đáy, đặt sản phẩm, đóng nắp và mở lại.
Lưu ý: Mockup ba chiều giúp quan sát hình dáng nhưng không thay thế được mẫu thật. Độ bật của giấy, lực giữ tai gài, độ chắc của đáy và cảm giác đóng mở chỉ được đánh giá đầy đủ khi dựng mẫu trên vật liệu phù hợp.

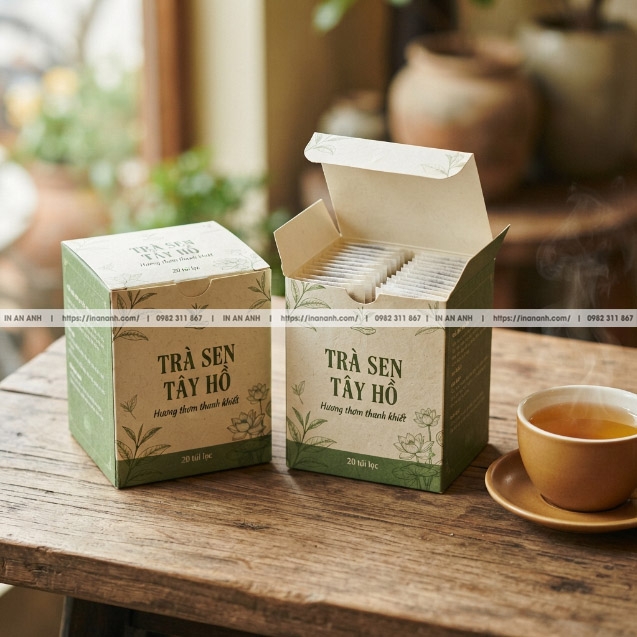

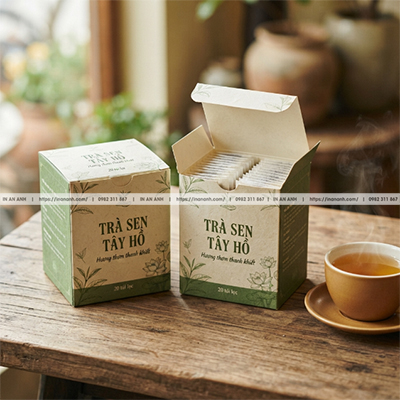

Kết cấu gọn, dễ sản xuất và phù hợp với nhiều sản phẩm bán lẻ. Nắp có tai gài vào thân hộp, đáy có thể dùng dạng gài thường hoặc khóa tùy trọng lượng hàng hóa.

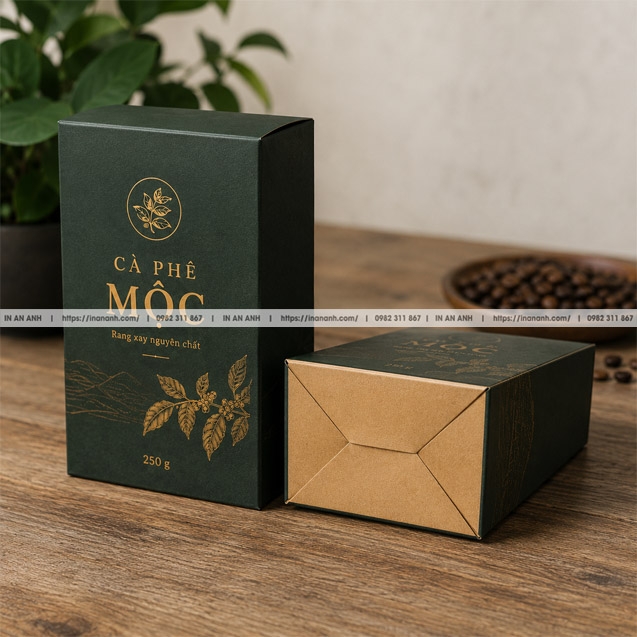

Phần đáy liên kết nhiều tai khóa để tăng khả năng giữ tải. Phù hợp với chai lọ, mỹ phẩm, thực phẩm đóng lọ hoặc sản phẩm có trọng lượng lớn hơn hộp giấy thông thường.

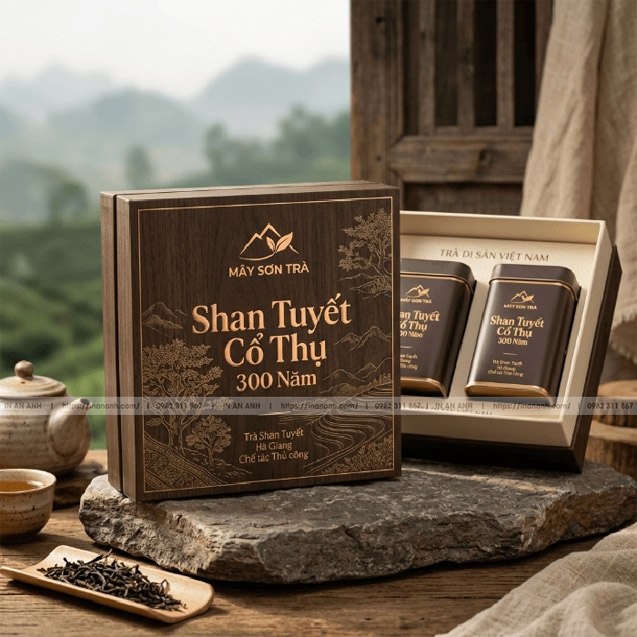

Gồm phần nắp và phần thân tách rời. Kết cấu tạo cảm giác chỉn chu, dễ kết hợp khay định hình và phù hợp với quà tặng, thời trang, mỹ phẩm hoặc sản phẩm cần trưng bày đẹp.

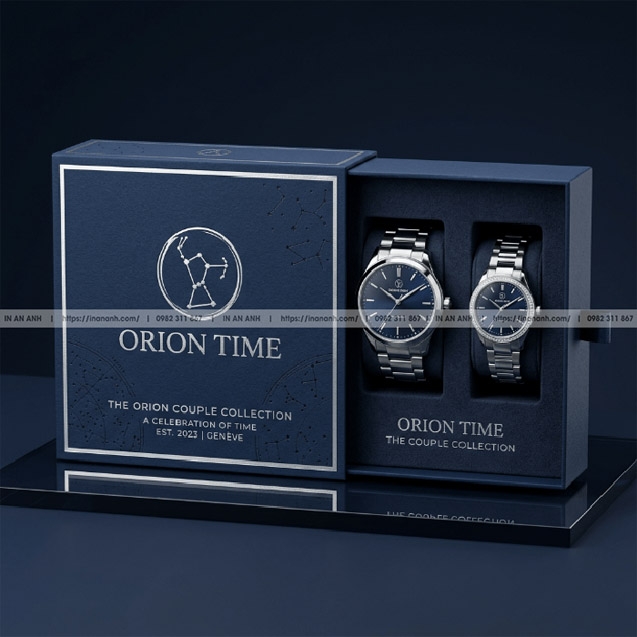

Gồm vỏ bọc bên ngoài và khay kéo bên trong. Khi thiết kế phải tính độ trượt giữa hai phần để khay kéo mượt nhưng không tự tuột ra khi cầm hoặc vận chuyển.

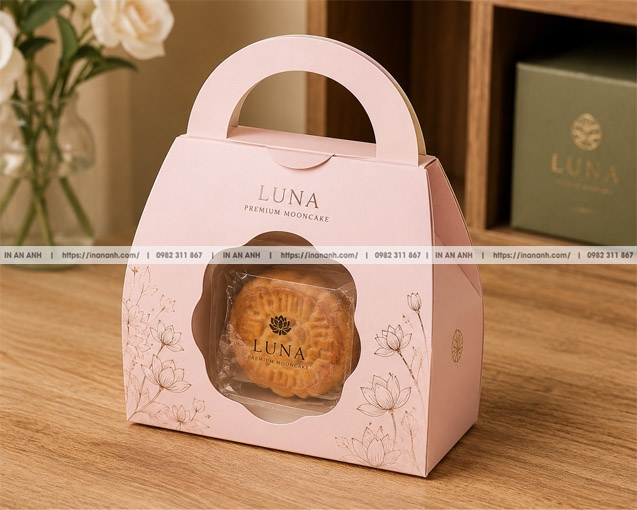

Quai được bế liền hoặc lắp thêm phụ kiện. Khu vực chịu lực phải được gia cố phù hợp để quai không làm rách giấy khi hộp chứa sản phẩm và được nhấc lên nhiều lần.

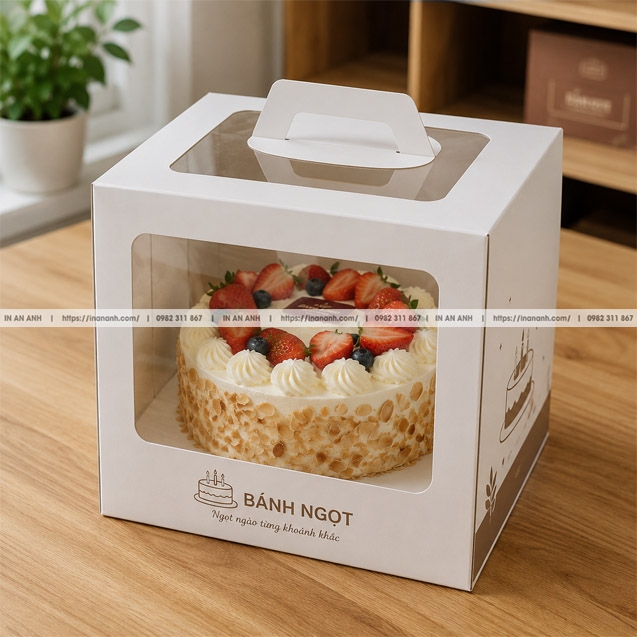

Phần cửa sổ giúp nhìn thấy sản phẩm nhưng làm giảm diện tích chịu lực của mặt hộp. Vị trí khoét, hình dạng cửa sổ và phần mép dán màng cần được tính ngay trên dieline.

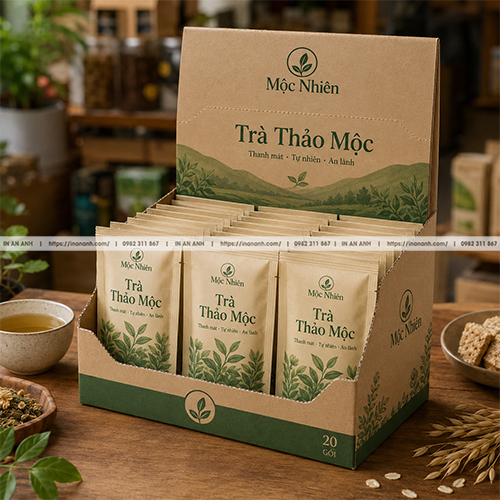

Kết cấu có thể chuyển từ hộp vận chuyển thành khay trưng bày tại quầy. Đường xé, nếp gấp và phần thành còn lại phải được bố trí để hộp mở đúng vị trí mà không làm rách bề mặt.

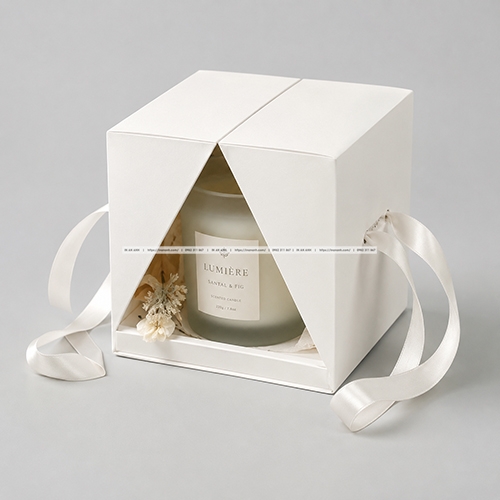

Dành cho sản phẩm có hình dạng đặc biệt hoặc cần cách mở khác biệt. Phương án này thường cần nhiều lần thử mẫu hơn để kiểm tra khả năng đứng form và tính thuận tiện khi sản xuất.
Phân biệt thiết kế kết cấu và thiết kế đồ họa bao bì
Kết cấu quyết định hộp được cắt, gấp, khóa và sử dụng như thế nào. Phần màu sắc, logo, hình ảnh và cách trình bày thông tin thuộc phạm vi thiết kế đồ họa bao bì. Hai phần cần được phối hợp trên cùng một dieline nhưng không nên nhầm thành một công việc.
| Kiểu kết cấu | Độ chắc | Chi phí khuôn | Độ phức tạp khi gấp |
|---|---|---|---|
| Nắp gài, đáy gài | Phù hợp sản phẩm nhẹ | Thấp đến trung bình | Dễ gấp và đóng hàng |
| Nắp gài, đáy khóa | Khá chắc | Trung bình | Cần gấp đúng thứ tự |
| Âm dương | Tốt khi chọn đúng vật liệu | Trung bình đến cao | Hai phần lắp riêng |
| Bao diêm, khay kéo | Khá chắc | Trung bình đến cao | Cần kiểm soát độ trượt |
| Quai xách bế liền | Phụ thuộc vùng gia cố | Trung bình | Cần khóa quai chính xác |
| Kết cấu theo hình riêng | Tùy phương án | Cao hơn kết cấu phổ thông | Cần thử mẫu kỹ |
Chi phí khuôn không chỉ phụ thuộc số đường cắt. Kích thước bản trải, số lượng chi tiết nhỏ, đường răng cưa, cửa sổ và mức độ phức tạp của dao bế đều ảnh hưởng đến phương án thực hiện. Một kết cấu có diện tích nhỏ nhưng quá nhiều tai khóa vẫn có thể khó làm hơn hộp lớn với đường bế đơn giản.
Chai có vai rộng, đồ thủ công không đồng đều, thiết bị có phụ kiện rời hoặc bộ sản phẩm nhiều kích thước thường không phù hợp với hộp mẫu có sẵn. Kết cấu riêng giúp phân chia vị trí, giữ sản phẩm ổn định và hạn chế phải chèn quá nhiều vật liệu phụ.
Khi hộp phải chịu xếp chồng, rung lắc hoặc va chạm, cần kiểm tra hướng chịu lực của từng mặt. Có thể phải thay kiểu đáy, tăng phần khóa, sử dụng vật liệu dày hơn hoặc bổ sung khay giữ. Việc chỉ tăng định lượng giấy chưa chắc giải quyết được nếu điểm yếu nằm ở chính kết cấu.
Một dieline được tính gọn có thể giảm phần giấy thừa trên bản trải, nhưng không nên thu nhỏ bằng cách cắt mất vùng dán hoặc làm tai gài quá ngắn. Tối ưu đúng nghĩa là cân bằng diện tích vật liệu, độ chắc và tốc độ dựng hộp. Đôi khi kết cấu ít chi tiết hơn còn giúp giảm thao tác đóng gói và hạn chế lỗi trong quá trình lắp ráp.
Với quà tặng hoặc sản phẩm bán theo bộ, cách mở hộp có thể được xây dựng theo trình tự: nhìn thấy thông điệp, mở lớp nắp, tiếp cận sản phẩm chính rồi đến phụ kiện. Trải nghiệm này phải được tạo bằng kết cấu thực tế, không nên chỉ dựa vào hình ảnh mô phỏng.
Bản dieline cần phân biệt đường cắt, đường cấn, đường đục lỗ, đường xé, vùng dán và kích thước kiểm tra. Mỗi nhóm nên sử dụng màu kỹ thuật hoặc lớp riêng trong file. Đường kỹ thuật không được trộn với họa tiết in vì có thể gây nhầm khi chế bản hoặc xuất file sản xuất.
Khi gấp giấy, phần vật liệu tại nếp cấn chiếm một khoảng thực tế. Với carton dày hoặc hộp bồi, phần bù càng quan trọng. Nếu mọi mặt được chia bằng nhau theo số đo lý thuyết, hộp có thể bị đội nắp, lệch mép hoặc không đạt đúng kích thước lòng mong muốn.
Hướng thớ ảnh hưởng đến độ cứng, độ bật và khả năng tạo nếp. Bố trí sai có thể khiến thành hộp mềm hoặc nếp gấp dễ nứt. Khi bình bản, cần cân đối hướng thớ với hiệu suất sử dụng giấy, thay vì chỉ cố xếp được nhiều hộp nhất trên một tờ.
Mép dán cần đủ diện tích để tạo liên kết ổn định nhưng không được lấn vào lòng hộp. Các tai khóa phải có hướng vát hợp lý để đưa vào khe thuận tiện. Với hộp dán máy, cấu trúc mép dán còn phải phù hợp với hướng chạy và cách gấp trên thiết bị.
Sau khi chốt dieline, phần đồ họa mới được đặt lên bản trải. Nền màu và hình ảnh phải kéo tràn qua đường cắt; logo, chữ nhỏ, mã vạch và thông tin quan trọng cần tránh đường cấn, khe khóa và mép dán. Nội dung nằm đúng trên màn hình nhưng rơi vào nếp gấp vẫn có thể bị che hoặc biến dạng sau khi dựng hộp.
Ép kim, phủ UV, dập nổi, cán màng hoặc dán cửa sổ đều ảnh hưởng đến cách bố trí dieline. Chi tiết gia công không nên nằm sát đường cấn hoặc vùng dán. Với vị trí chịu uốn nhiều, lớp phủ và màng bề mặt cũng cần được cân nhắc để hạn chế nứt hoặc bong. Xem thêm các phương pháp gia công hộp giấy trước khi chốt bản sản xuất.
Không nên tự co giãn dieline: Việc kéo rộng hoặc thu nhỏ toàn bộ bản vẽ có thể làm thay đổi đồng thời kích thước lòng hộp, tai gài, khe khóa và vùng dán. Nếu cần đổi kích thước, kết cấu phải được tính lại theo số đo mới.
Không có một mức giá chung cho mọi bản dieline. Chi phí được xác định theo độ phức tạp của kết cấu, kích thước bản trải, số phương án cần thử, yêu cầu làm mẫu và tình trạng hồ sơ khách hàng cung cấp. Bảng dưới đây giúp phân biệt các nhóm công việc trước khi nhận báo giá cụ thể.
| Hạng mục | Phạm vi thực hiện | Mức độ | Phù hợp |
|---|---|---|---|
| Kiểm tra dieline có sẵn | Rà soát kích thước, đường cắt và đường cấn | Cơ bản | Đã có file gần hoàn chỉnh |
| Hiệu chỉnh theo sản phẩm | Điều chỉnh kích thước và vị trí khóa | Cơ bản đến trung bình | Có kết cấu mẫu phù hợp |
| Thiết kế hộp nắp gài | Dựng dieline theo kích thước riêng | Trung bình | Sản phẩm bán lẻ phổ thông |
| Thiết kế đáy khóa | Tính lại hệ tai khóa và khả năng chịu tải | Trung bình | Chai lọ và sản phẩm nặng |
| Thiết kế hộp hai phần | Tính độ khít giữa nắp, thân hoặc khay kéo | Trung bình đến cao | Quà tặng và sản phẩm cao cấp |
| Thiết kế kết cấu riêng | Phát triển phương án theo hình dáng sản phẩm | Cao | Sản phẩm không dùng được mẫu có sẵn |
| Làm mẫu trắng | Cắt, cấn, gấp và thử sản phẩm thật | Theo vật liệu và số mẫu | Kết cấu mới hoặc cần kiểm tra kỹ |
| Thiết kế kèm sản xuất | Dieline, mẫu thử và triển khai in hộp | Báo giá theo đơn hàng | Doanh nghiệp cần làm trọn quy trình |
Giá cần được xác nhận theo hồ sơ thực tế. Kích thước sản phẩm, vật liệu, kiểu khóa, số phương án và yêu cầu làm mẫu có thể làm thay đổi phạm vi công việc. Gửi mẫu hoặc số đo đầy đủ sẽ giúp báo giá sát hơn.
Kiểm tra kích thước, trọng lượng, cách đặt sản phẩm, phương án vận chuyển và yêu cầu đóng mở.
Đề xuất kiểu hộp dựa trên khả năng chịu lực, thao tác đóng gói, cách trưng bày và ngân sách dự kiến.
Tính bản trải, đường cắt, đường cấn, vùng dán, tai gài và các chi tiết kỹ thuật cần thiết.
Quan sát hình dáng sau khi gấp, vị trí nắp, đáy, cửa sổ, mặt chính và hướng mở hộp.
Đưa sản phẩm vào mẫu, kiểm tra độ vừa, độ chắc, lực khóa và thao tác đóng mở trước khi chốt.
Cập nhật kết quả thử mẫu, khóa thông số và chuyển dieline sang bước thiết kế bề mặt hoặc làm khuôn.
Thời gian hoàn thành phụ thuộc vào mức độ phức tạp và số lần cần thử mẫu. Kết cấu phổ thông có đầy đủ kích thước thường xử lý nhanh hơn sản phẩm phải đo mẫu, phát triển khóa mới hoặc thử nhiều vật liệu. Tiến độ cụ thể được xác nhận sau khi kiểm tra yêu cầu.
Theo kinh nghiệm hơn 13 năm của CEO Ngô Tâm, một bản dieline chỉ thực sự đạt yêu cầu khi có thể chuyển sang bế, gấp và dán ổn định. In An Anh tư vấn kết cấu gắn với vật liệu, phương án in và công đoạn hoàn thiện, hạn chế tình trạng thiết kế đẹp trên máy tính nhưng khó triển khai tại xưởng.
Việc thiết kế và sản xuất được phối hợp tại cùng một đơn vị giúp các điều chỉnh kỹ thuật được xử lý sát thực tế hơn. Khi mẫu chưa đạt độ khít, tai gài khó thao tác hoặc đáy chưa đủ chắc, thông số có thể được rà soát trước khi chốt khuôn và đưa vào sản xuất.
Cần làm hộp hoàn chỉnh sau khi chốt dieline?
Tham khảo dịch vụ in hộp giấy theo yêu cầu hoặc xem tổng quan các dòng hộp giấy và bao bì carton đang được sản xuất tại In An Anh.
Dieline là bản vẽ trải phẳng thể hiện hình dạng của hộp trước khi cắt và gấp. File này xác định đường bế, đường cấn, tai gài, mép dán và vị trí các mặt hộp. Không có dieline chính xác, phần đồ họa có thể đặt sai mặt, hộp gấp không khớp hoặc kích thước thành phẩm không vừa sản phẩm.
Thời gian phụ thuộc vào kiểu hộp, mức độ đầy đủ của kích thước và yêu cầu làm mẫu. Kết cấu nắp gài phổ thông thường ít bước thử hơn hộp có khay kéo, nhiều ngăn hoặc cơ chế mở riêng. Sau khi kiểm tra sản phẩm và yêu cầu sử dụng, In An Anh sẽ xác nhận tiến độ phù hợp.
Có thể tối ưu bằng cách điều chỉnh hướng bình bản, giảm phần thừa không cần thiết, chọn kiểu khóa gọn và cân đối kích thước bản trải. Tuy nhiên, không nên thu nhỏ vùng dán, tai gài hoặc phần chịu lực chỉ để giảm giấy. Phương án cuối cùng phải giữ được độ chắc và khả năng đóng mở ổn định.
Có. Mẫu thật giúp kiểm tra sản phẩm có vừa hộp hay không, đáy có chịu được trọng lượng không, nắp có dễ mở và tai gài có bị lỏng hay quá chặt không. Với kết cấu mới, sản phẩm đặc biệt hoặc đơn hàng lớn, đây là bước nên thực hiện trước khi chốt khuôn sản xuất.
